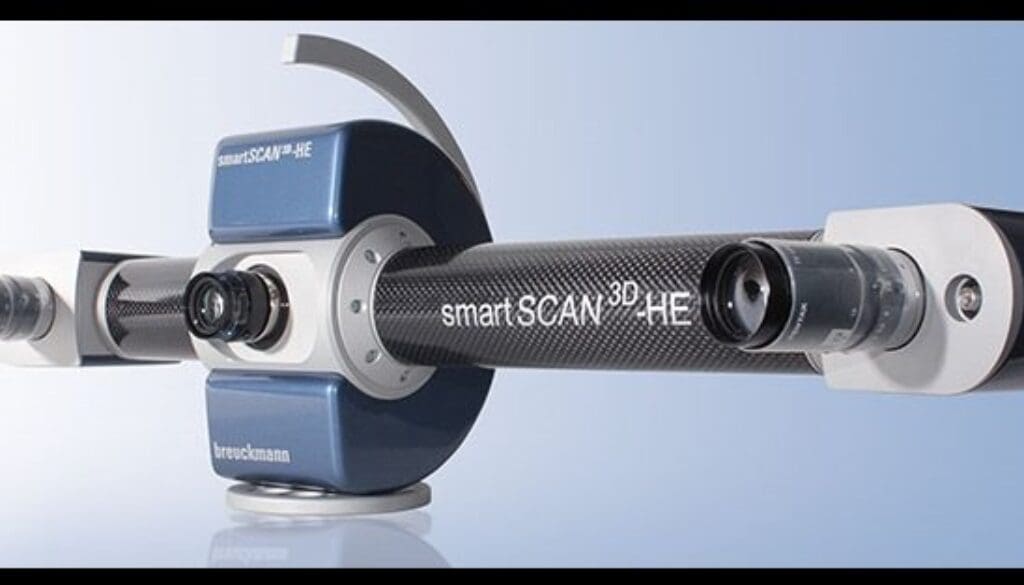

Calibration du scanner Breuckmann – SmartSCAN

Étape déterminante pour une acquisition par scanner 3D, la calibration permet à l’appareil de redéfinir ses paramètres afin :

  • que les prises de mesure soient les plus justes possibles
  • que la marge d’erreur soit connue

Dans cet exemple, nous allons nous appuyer sur le processus de calibration du scanner Breuckmann – SmartSCAN.

Le principe de la calibration est de permettre au scanner de redéfinir ses algorithmes de calcul afin que les mesures obtenues par acquisition soient toujours justes. Car plusieurs phénomènes peuvent amener une erreur de mesure sur un modèle 3D : léger déplacement des caméras du scanner, des optiques, usure des matériaux etc. Il faut donc que l’appareil redéfinisse ses algorithmes de calcul pour corriger ces erreurs de mesures : c’est l’étape de la calibration.
On utilise pour cela une plaque de calibration : faite de matériaux résistants, celle-ci ne bouge jamais, et elle affiche un dessin particulier.

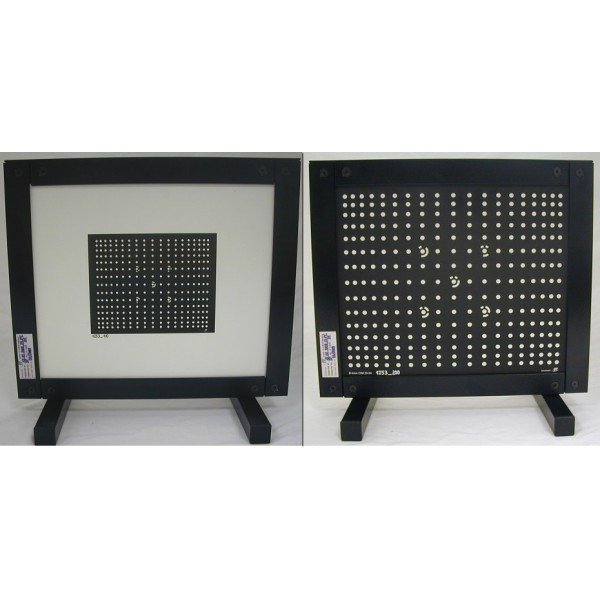

double-sided-calibration-plate-surcharge

Le scanner connaît parfaitement les différents paramètres de cette plaque, qui ont été mesurés avec précision en laboratoire chez le fabricant. Une fois l’appareil placé bien droit face à elle, il va la scanner dans une série de positions prédéfinie, l’opérateur s’appuyant pour manipuler la plaque sur une réglette papier permettant de la positionner avec précision.

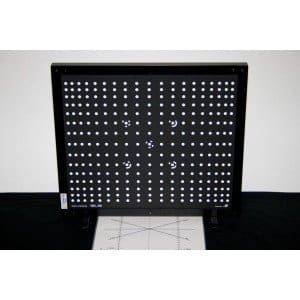

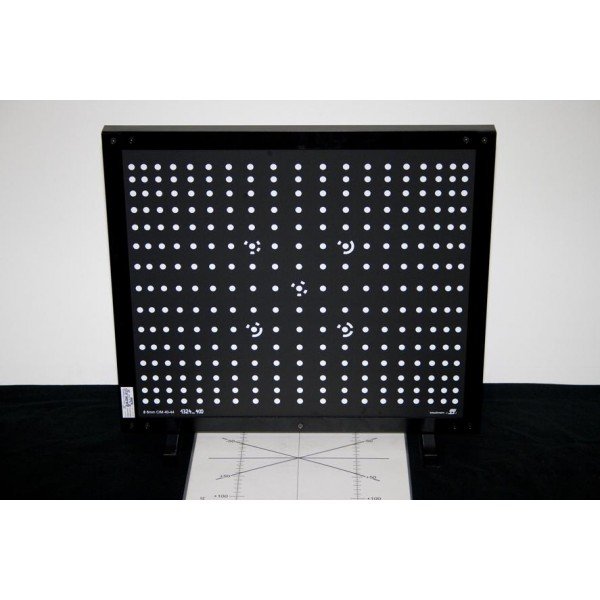

calibration-plate-s-single-sided

Le logiciel calcule ensuite les divergences entre les mesures qu’il vient de prendre et celles qu’il connaît. Cela lui permet de mettre à jour ses algorithmes, afin que les mesures acquises correspondent aux mesures réelles ; il peut alors calculer la marge d’erreur de ces nouveaux paramètres. Si ce taux d’erreur est faible, on peut demander au scanner d’enregistrer ces nouveaux algorithmes. Les scannérisations qui suivront cette étape de calibration produiront ainsi un modèle tridimensionnel conforme aux mesures réelles, avec un taux d’erreur maîtrisé.
